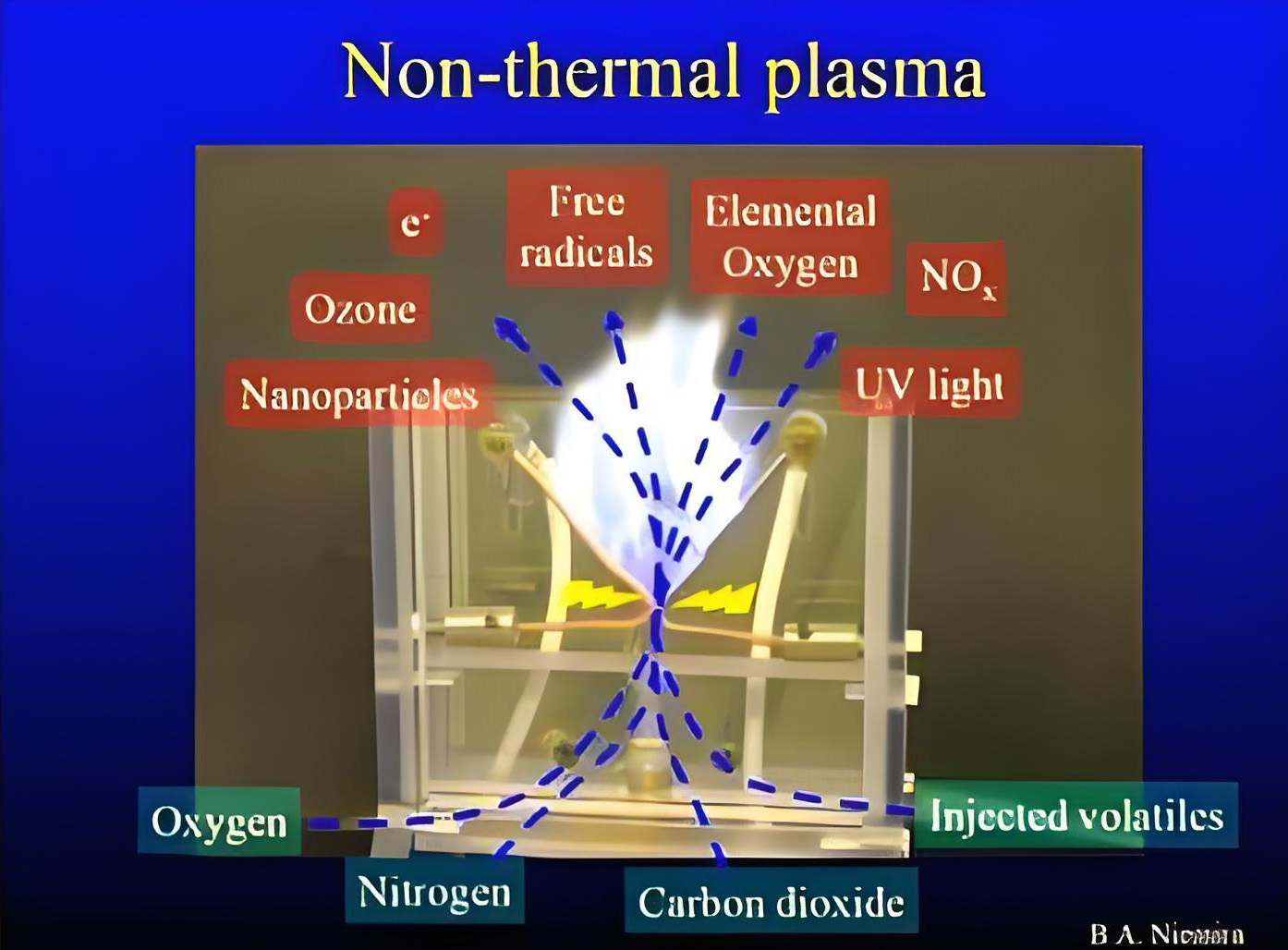

等離子體基于熱力學平衡狀態可分為高溫等離子體和低溫等離子體。兩者的區別為，低溫等離子體處于非平衡狀態，電子溫度極高（1萬-10萬K），足以高效驅動化學反應，而離子與中性氣體的溫度卻可接近室溫；高溫等離子體處于熱力學平衡，粒子溫度趨同，極其熾熱，如恒星內部。
低溫等離子體這種獨特的“冷熱共存”特性，使其成為一個能精準調控的“化學實驗室”，可在不損壞被處理材料（如芯片、塑料、人體組織）的前提下，完成刻蝕、沉積、滅菌、表面活化等復雜任務，應用遍及半導體、材料、生物醫學及環保能源等諸多行業。
要精準駕馭低溫等離子體這一“化學實驗室”，就必須有一雙能實時“看清”其內部復雜反應的“眼睛”。光譜診斷正是這雙眼睛，它通過分析等離子體發射或吸收的光譜來反推其溫度、密度、成分、電場分布等關鍵參數，具有不可替代的實時監測能力（毫秒至納秒級）、能同時獲取多參數，并對工藝優化與基礎研究至關重要。
然而，正是這項極具價值的技術，在走向更精準、更普及的應用過程中，卻面臨著三大核心挑戰，限制了其巨大潛力的充分發揮。
首先是高精度設備的工業集成難題。許多高精度光譜診斷設備復雜、笨重、操作專業，難以集成到緊湊、需連續運行的工業產線中。其次是動態范圍不足，難以兼得強弱信號。無法在一次測量中同時清晰捕獲高強度和低強度的光譜信息，常導致信息不完整，形成測量盲區。最后是測量的準確性。許多關鍵參數的信息淹沒在噪聲里面，信噪比不足導致無法測準，微弱信號難以提取。
以上行業痛點的解決，在濱松的新生力軍——高動態范圍光譜儀OPAL身上看到了希望的曙光。它正是針對上述挑戰應運而生的解決方案。
OPAL-Luxe 是一款緊湊型多通道光譜儀，具有前所未有的超高動態范圍。它能夠在具有極高動態范圍的寬波長范圍內同時進行多波長光譜測量，當同時存在強弱信號時尤其有效。新設計和開發的光譜光學元件為具有高靈敏度、高波長分辨率的頂級模型，可以充分利用其高動態范圍，同時最大限度地減少雜散光。
一、OPAL光譜儀的優勢
1，緊湊設計，賦能靈活工業集成

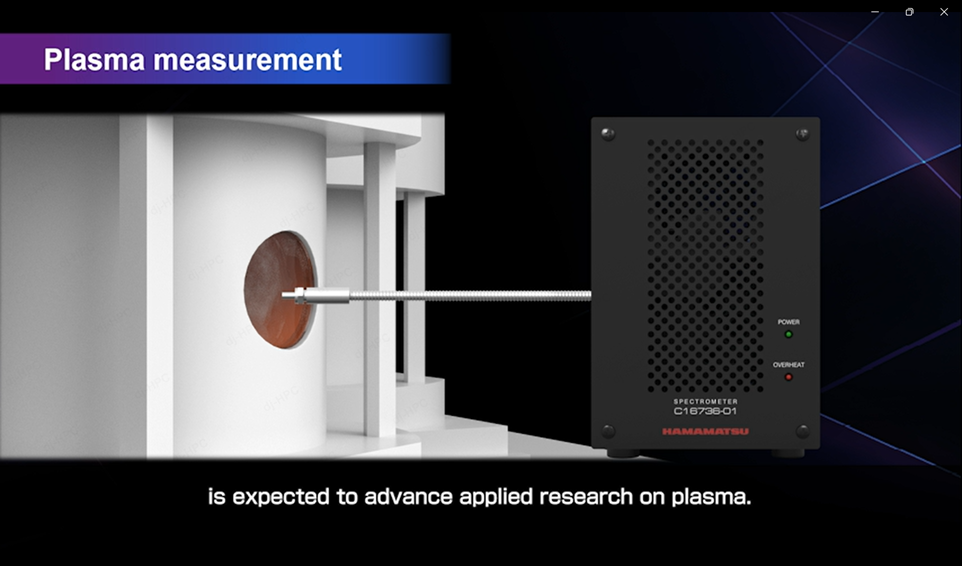

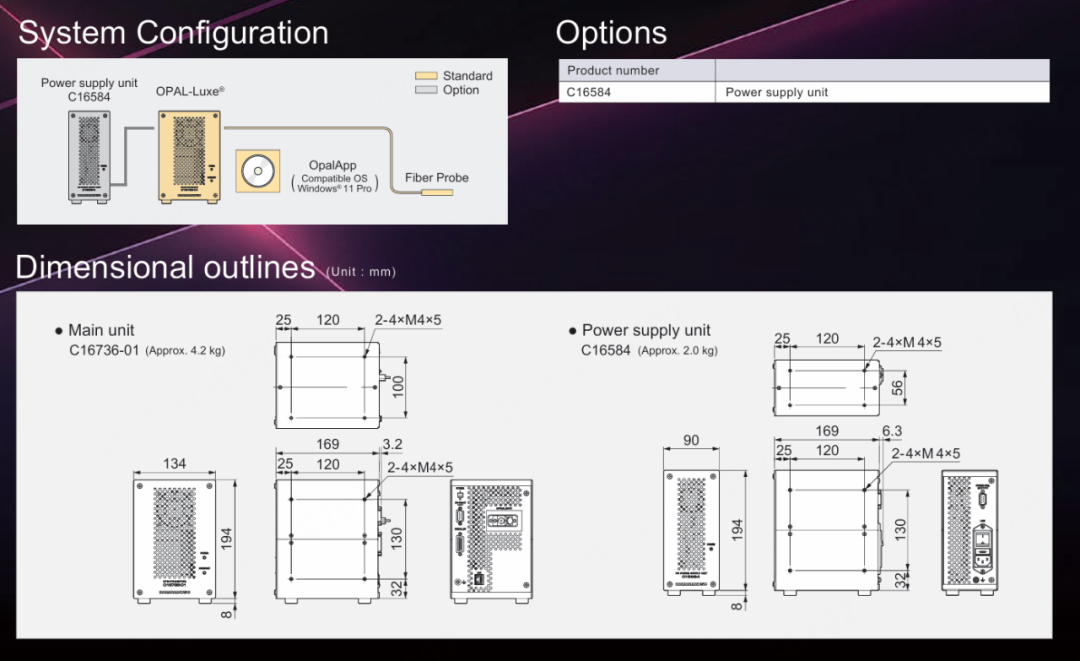

OPAL光譜儀體積小巧，通過光纖收集信號，更容易適應不同的測量場景和復雜的工業環境。
2，2500000:1超高動態范圍，實現強弱信號兼得
最重要的一點是，OPAL的動態范圍高達2500000:1! 這使得同時獲取高強度和低強度的光譜信息成為可能。
3，超低噪聲，確保弱信號精準測量
OPAL的噪聲極低，在需要測量低光譜強度的信號時，也能得到信噪比非常好的結果。
4，捕捉弱光
放大后，He-Ne激光器其他波長處強度低于1000counts的雜散峰，依然清晰可見。

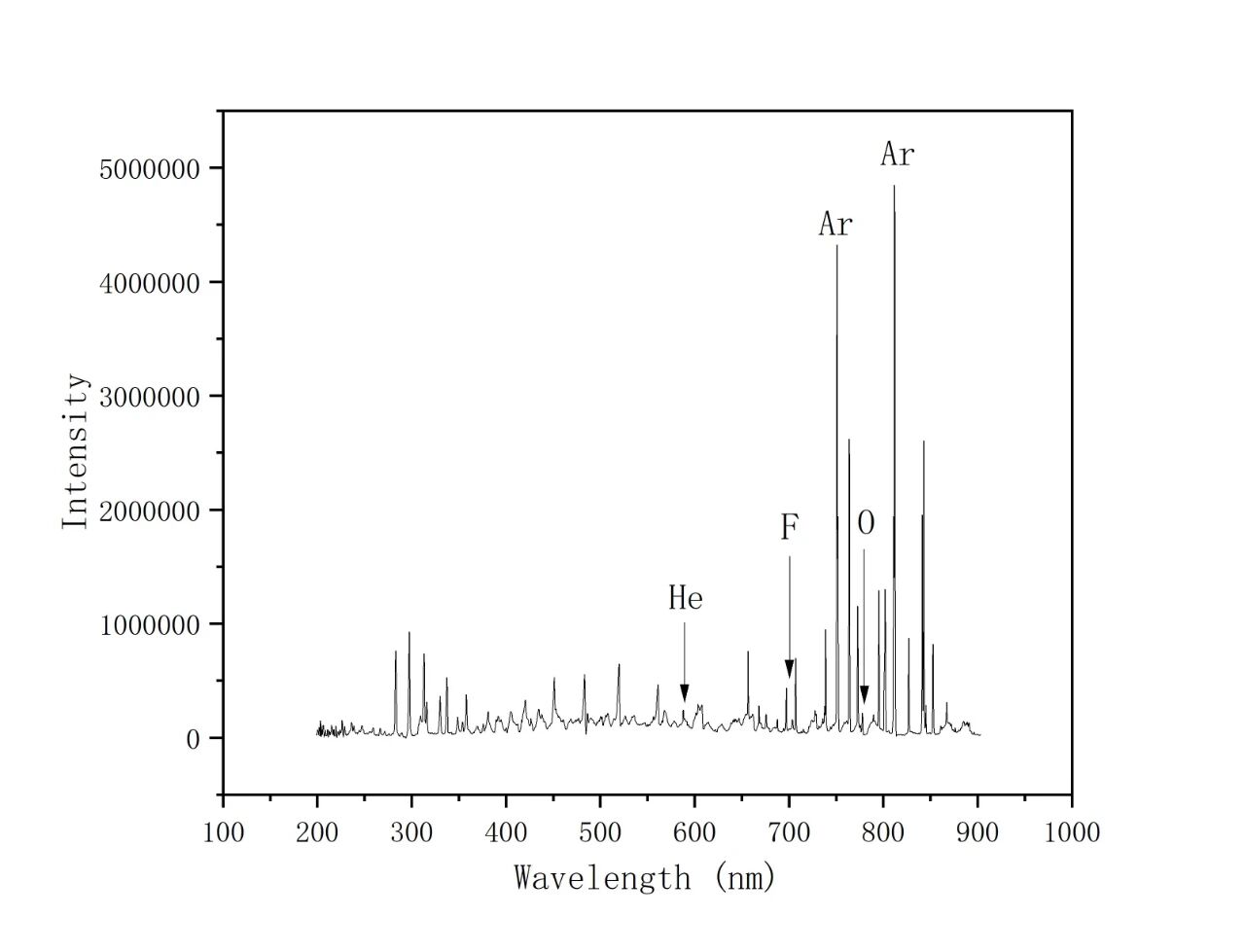

CF4+He+Ar+篩板的條件下測量得到的F離子的數據 數據來源：北京印刷學院劉忠偉老師
5，直面強光
直接測量He-Ne激光器，632.8 nm處強度接近3000000counts，也毫不飽和。
二、OPAL光譜儀的原理
傳統光纖光譜儀動態范圍與探測器的滿阱電荷以及讀出噪聲密切相關。市面上以制冷型背照式CCD為探測核心的光譜儀，動態范圍優秀者接近125000:1，但面對極端應用仍力不從心。通過傳統路徑提升滿阱電荷或降低讀出噪聲來實現質的提升，已異常困難。
1，雙路放大探測器
濱松為OPAL光譜儀研發了一款定制化探測器。該探測器有兩個放大電路，可以分別將探測器上下兩個部分的信號通過兩路放大電路讀出。可將一路電路理解為高強度信號通道（低增益），用于承接強光，防止飽和。可將一路電路理解為高強度信號通道（低增益），用于承接強光，防止飽和。
OPAL實現超高動態范圍的核心——雙路放大探測器。高/低增益雙通道獨立處理強弱光信號，結合長短曝光策略，確保從等離子體微弱譜線到強連續背景的完整捕獲。
2，雙路積分時間控制法
通過改變兩路放大電路的積分時間，OPAL達到了同時測量低強度信號以及高強度信號的目的，從而實現了2500000:1的超高動態范圍，對比以往的光譜儀，這一參數有了質的飛躍！

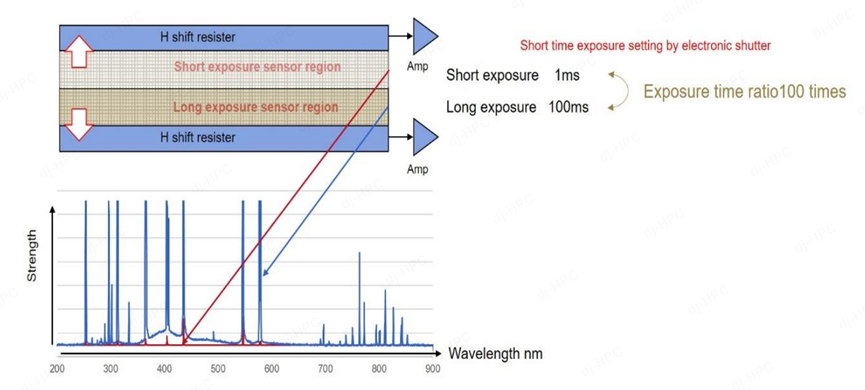

通過獨立調節上、下兩路傳感器（短/長曝光）的積分時間與放大器電路，實現對強弱信號的同步精確測量，動態范圍高達 2500000:1
此外，OPAL的暗電流僅1.5e-/pixel/s，遠低于市面上常見光譜儀（約低一個數量級），這為弱信號測量提供了又一重優勢。
在半導體芯片制造、醫療器械滅菌、高端材料表面處理等尖端領域，低溫等離子體已成為不可或缺的核心技術。它與自然界中熾熱的閃電、太陽等高溫等離子體不同，是一種能在接近室溫條件下產生并精準調控的物質第四態，完美適配對溫度敏感的精密制造場景。因此，OPAL光譜儀的應用場景是非常巨大的。
