C13015-01是為濱松CMOS線陣圖像傳感器（S11639系列、S12706和S13496系列）開發的驅動電路。通過USB 2.0接口將此驅動電路連接到PC（個人計算機），允許PC控制此驅動電路，并從圖像傳感器獲取從模擬視頻信號轉換而來的16位數字信號。
一，C13015-01的結構與組成
C13015-01由兩個電路板組成：一個用于驅動圖像傳感器的傳感器電路板，一個用于操作傳感器電路板和允許與PC進行數據通信的接口電路板。這兩塊電路板用一根靈活的平板電纜相互連接，這有助于縮小探測器單元，并為光學系統的布局提供了更多的靈活性。接口板還包括外部觸發器輸入/輸出連接器，以允許與外部設備同步的操作。
二，C13015-01安裝指南

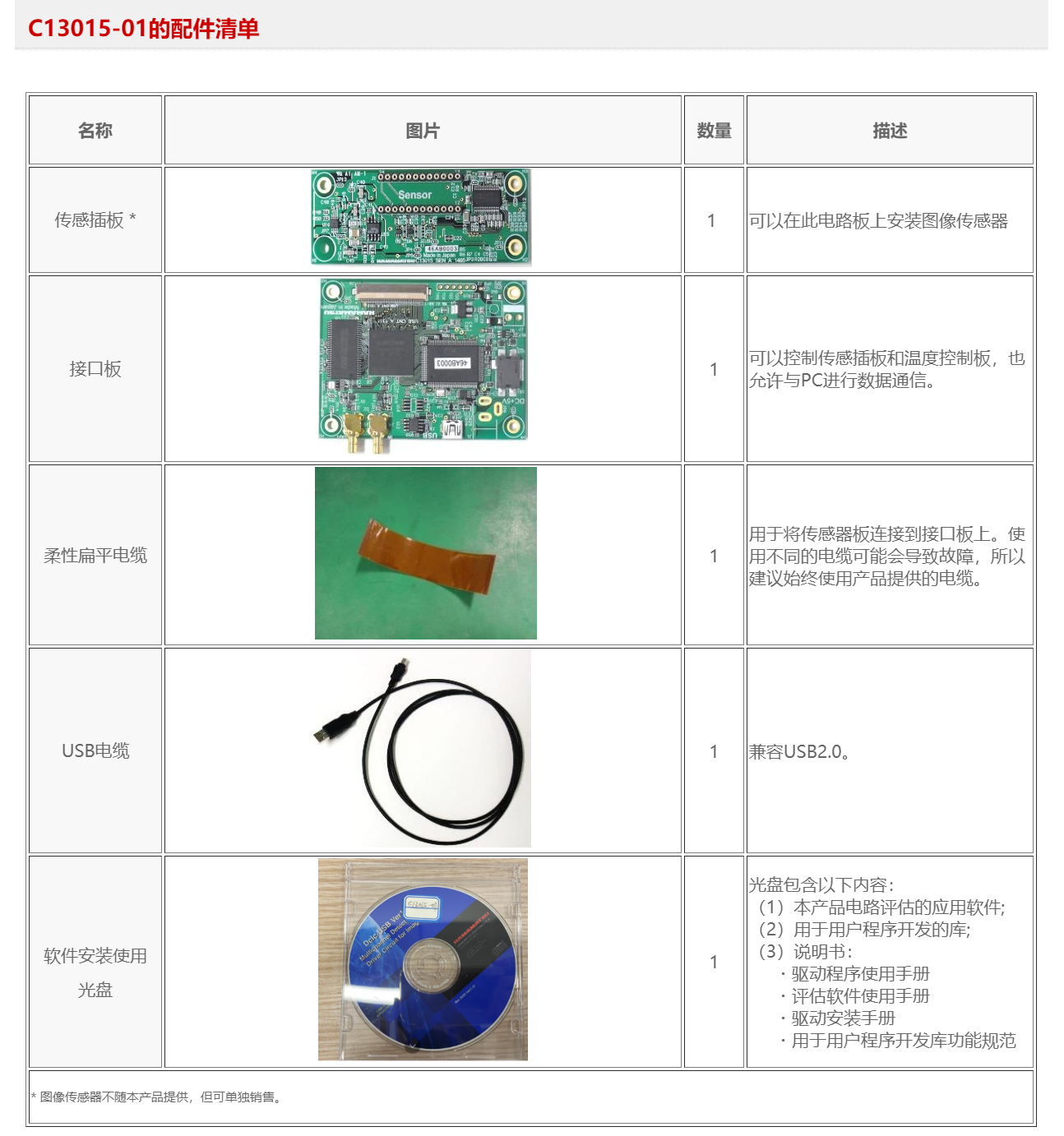

1，C13015-01零件說明
傳感插板示意圖如下：
（1）插座：用于在傳感插板上安裝圖像傳感器；
（2）柔性扁平電纜連接器：使用柔性扁平電纜將傳感插板連接到接口板

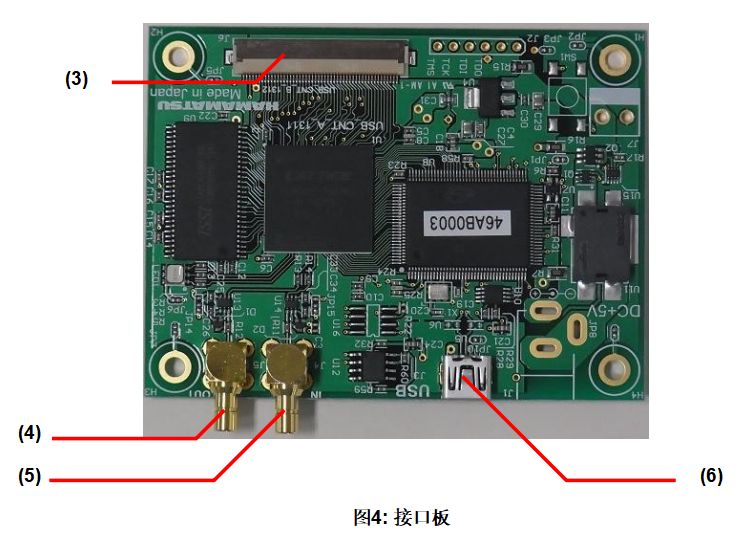

接口板的示意圖如下：
（3）柔性扁平電纜連接器：使用柔性扁平電纜將傳感器插板連接到接口板；
（4）脈沖輸出連接器（SMB）：接頭輸出觸發脈沖，以同步此驅動電路與外部設備，輸出TTL電平信號；
（5）脈沖輸入連接器（SMB）：用于輸入觸發脈沖，使驅動電路與外部設備同步，輸出TTL電平信號；
（6）USB連接器：使用所提供的USB電纜將此驅動器電路連接到PC上的連接器。
2，C13015-01硬件配置
使用以下步驟將傳感插板連接到接口板。連接前，請佩戴接地腕帶或類似工具，以保護電路免受靜電影響。
注意：進行以下步驟時請將USB電纜自接口處移除。
注意：請將柔性扁平電纜對準接頭直接插入，傾斜插入會導致故障。

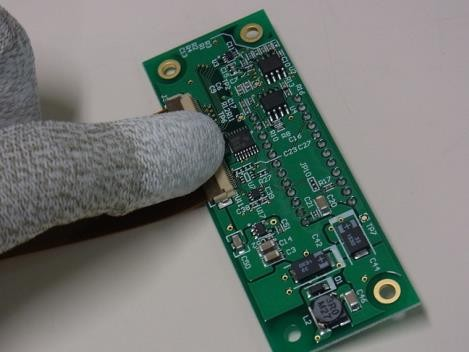

① 將柔性扁平電纜插入傳感插板上的接頭中，并鎖定到位

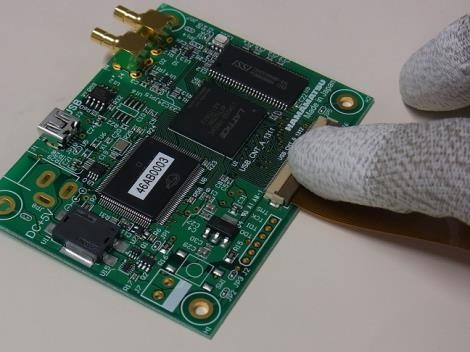

② 將柔性扁平電纜另一端插入接口板上的連接器中并鎖定到位。

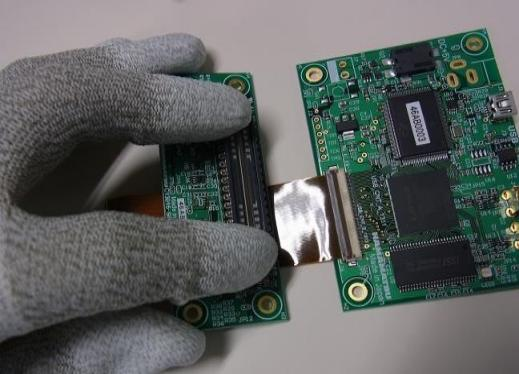

③ 將圖像傳感器安裝在傳感插板上

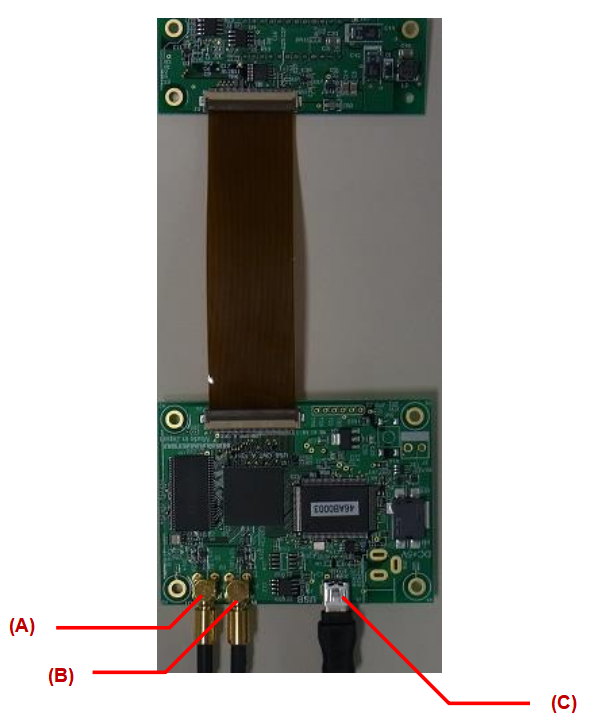

3，C13015-01連接操作指南
（A）連接電路觸發器的輸出端到外部設備：在使用與此驅動電路同步的外部設備時進行此連接；
（B）連接電路觸發器的輸入端到外部設備：在使用與此驅動電路同步的外部設備時進行此連接；
（C）將USB電纜連接到PC：連接允許從PC向該驅動電路發送控制命令，并從圖像傳感器獲取數字測量數據。

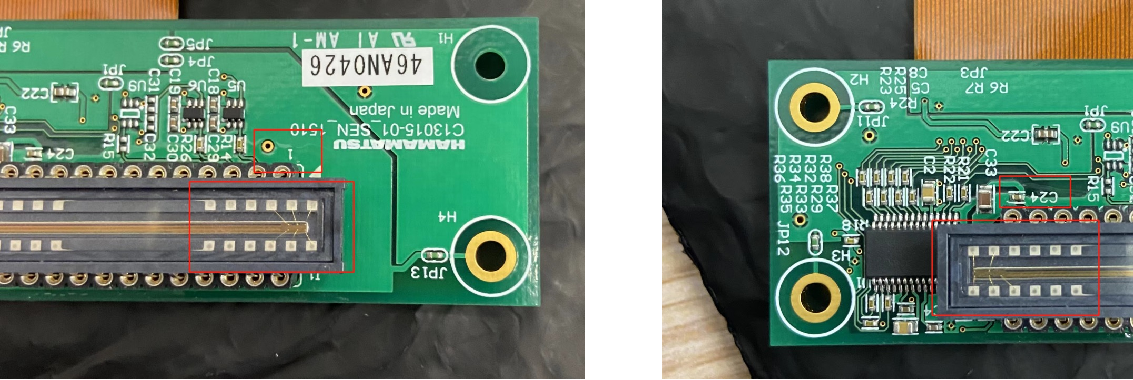

注意：在將S11639-01的管腳安裝至管座上時，應注意S11639-01的正反是否與傳感器插板的正反對應，若反向安裝會導致信號無法檢出。
三，C13015-01使用指南
該驅動電路配有專用的應用軟件（DcIcUSB），用于性能評估。該應用軟件允許控制驅動器電路和數據采集。有關如何使用應用軟件的信息，請參閱驅動電路附帶的光盤中包含的應用軟件說明書。
